Polyethylene 3-Layer

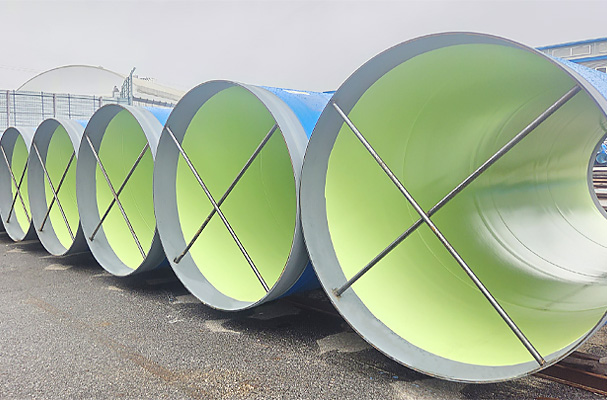

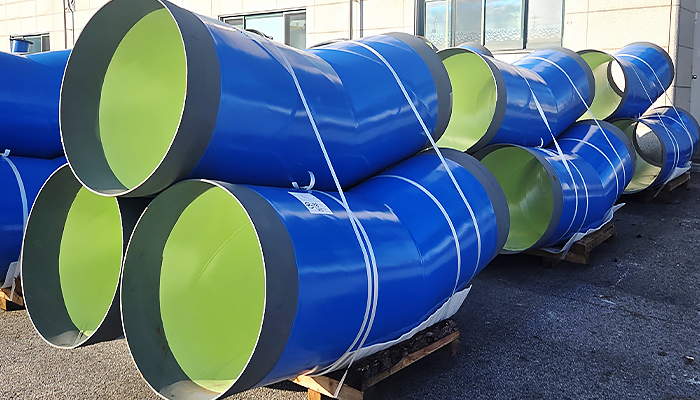

Eco-Cerapoxy-Gold Epoxy Coated Steel Pipe & Fittings
환경호르몬 및 독성물질이
검출되지 않는 안전하고
위생적인 도장강관
유해물질
도료성분
최소화
내부 표면처리 방식을
개선하여 내구성이
우수
관 부식 요인을
제거하여
내식성이 증대
고도 기술의 집합.
조달우수제품, 녹색기술
인증, RS인증 취득
| 종류의 기호 | 인장강도 N/㎟ |
항복점 또는 항복강도 N/㎟ |
연신율 (%) | |
|---|---|---|---|---|
| 11호 시험편 / 12호 시험편 | 1A호 시험편 / 5호 시험편 | |||
| 세로 방향(관 축 방향) | 가로 방향(관 축의 직각 방향) | |||
| STWW 290 | 290 이상 | - | 30 이상 | 25 이상 |
| STWW 370 | 370이상 | 215 이상 | 30 이상 | 25 이상 |
| STWW 400 | 400이상 | 225 이상 | - | 18 이상 |
| STWW 600 | 600이상 | 440 이상 | 16 이상 | |
| 항목 | 기준 허용차 | 직관 KS D 3565 | 이형관 KS D 3578 | |
|---|---|---|---|---|
| 바깥지름 | 호칭 지름 80A 이상 200 미만 ±1% | - | ||
| 호칭 지름 200A 이상 600 미만 ±0.8% | - | |||
| 호칭 지름 600A 이상 ±0.5%, 측정은 원둘레 길이에 따름 |
- | |||
| 두께 | 호칭 지름 350A 미만 | 두께 4.2mm 이상 | +15%, - 8% | +15%, -12.5% |
| 호칭 지름 350A 이상 |
두께 7.5mm 미만 | +15%, -0.6mm | ||
| 두께 7.5mm 이상 12.5mm 미만 | +15%, - 8% | |||
| 두께 12.5mm 이상 | +15%, -1.0mm | +15%, -1.0mm | ||
| 길이 | + 제한하지 않는다. - 0 |
|||
| 벨 엔드 안지름 |
호칭 지름 1,600mm 미만 허용차를 포함한 원관의 바깥지름 +5.0mm 이내 호칭 지름 1,600mm 이상 허용차를 포함한 원관의 바깥지름 +6.0mm 이내 측정은 원둘레 길이에 따른다 |
|||
외부 : 3층 폴리에틸렌
외부 : 2층 접착제
외부 : 1층 분말에폭시
원관
내부 : 에코세라폭시골드
