Valve Chamber

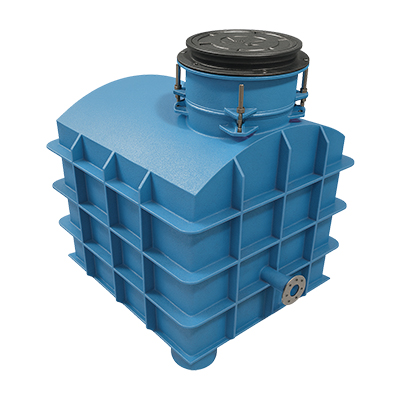

높이 및 경사조절장치 밸브실
도로 등에 매설되어 있는 상수도, 일반용수, 농업용수, 등을 공급하기 위해 설치된 제수밸브, 공기밸브, 펌프류, 유량계 등을 보호하고 유지관리가 용이하도록 제작된 철재 보호통
맨홀의 높이와 경사를 현장에서
별도의 특수 공구가 없이 맞춤 조절이
가능하여 시공시간 짧음
밸브실의 보강 구조가 토압으로부터
하중과 충격에 대한 제품의 내구성 및
안전성 확보
밸브실의 모든 부위가 방수 구조로
내외부가 방수 수밀 구조로 제작되어
설비 유지보수가 용이함
현장 요구 조건에 맞추어 제작 및
공급이 가능함

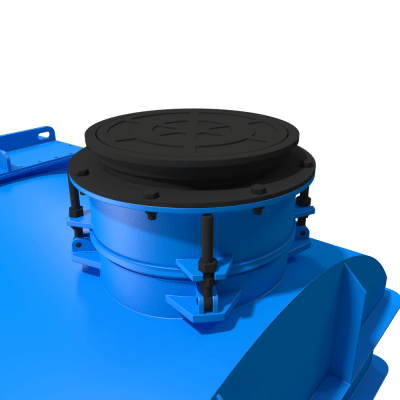

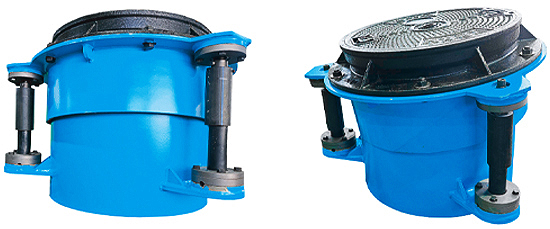

개별 샤프트 조작으로 150±5mm 높이 조절 및
150±5mm 경사 조절이 가능하고, 3개의 개별축
구조로 복스대를 연결하여 간단한 조작 가능함
- 공장 완제품 제작으로 시공시간 단축
- 맨홀 뚜껑 및 통로관 수밀구조
- 도로면에 맞춤시공 가능 (경사 조절)
- 높이조절용 볼트를 강관 바깥방향으로 탈거할 수 있어
손쉽게 높이 조절이 가능하며 조작이 매우 간단함
✓ 공기 밸브실 : 80A~1650A
✓ 이토 밸브실 : 100A~500A
✓ 제수 밸브실 : 80A~1800A
✓ T-형관 밸브실 : 80~600A
✓ 제수 밸브실 : 80A~1800A
✓ 감압변실 : 80A~600A
✓ 유량계실 : 80A~ 1800A
✓ 가압 펌프실 : 80A~400A

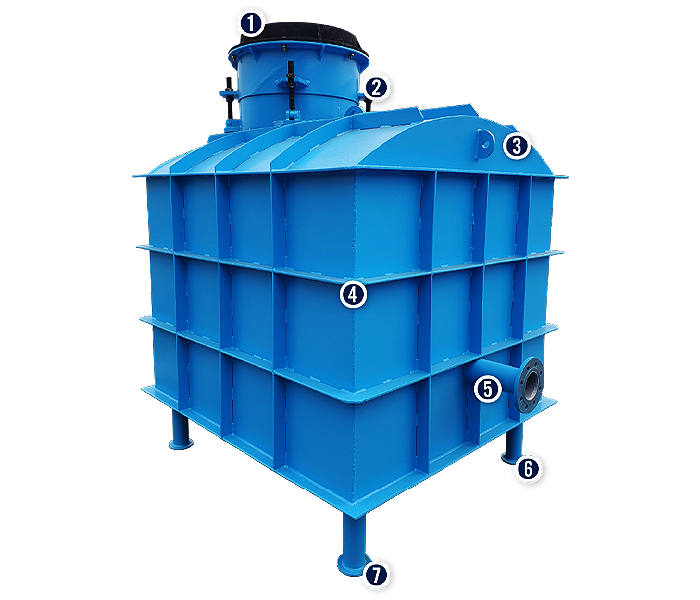

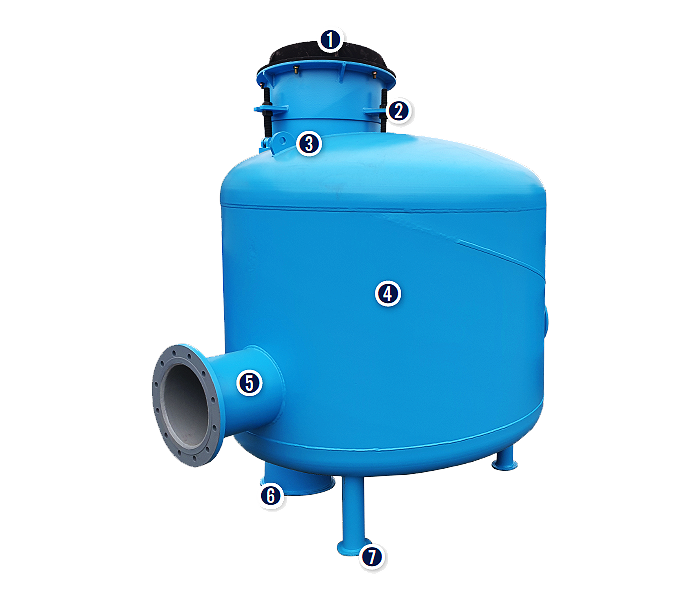

| NO | 명칭 | NO | 명칭 |
|---|---|---|---|
| 1 | 맨홀뚜껑 | 5 | 유출입관 |
| 2 | 높이,경사조절장치 | 6 | 집수정 |

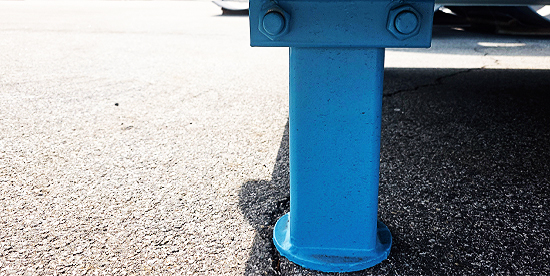

| 3 | 갈고리용 BKT | 7 | 받침대 |
| 4 | 밸브실 몸체 |
- 밸브실의 용도 : 공기밸브실, 제수밸브실, 유량계실, 이토변실, 감압밸브실, 가압펌프장 등
- 발주처 : 발주처 및 공사명 확인 필요
- 밸브실의 형상 : 원형밸브실, 사각밸브실

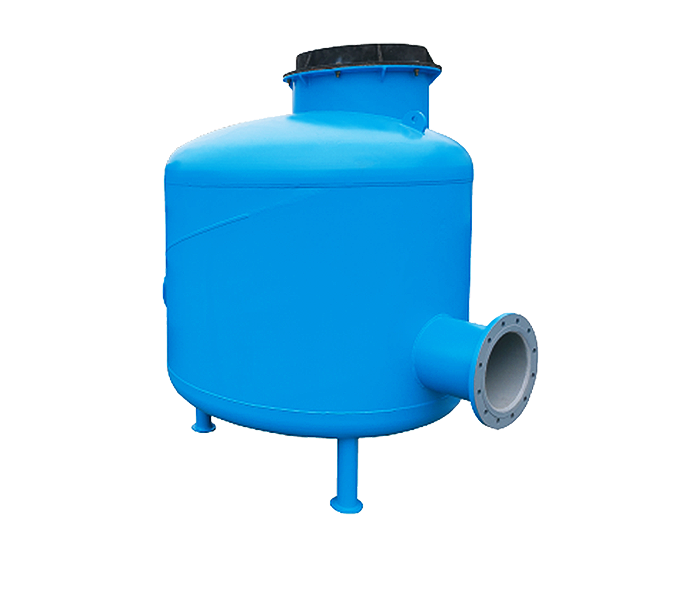

- 원형 밸브실 : 공기밸브실, 제수밸브실 ▶ 필요 면적이 비교적 작을 경우, 원형 밸브실을 적용할 수 있다.

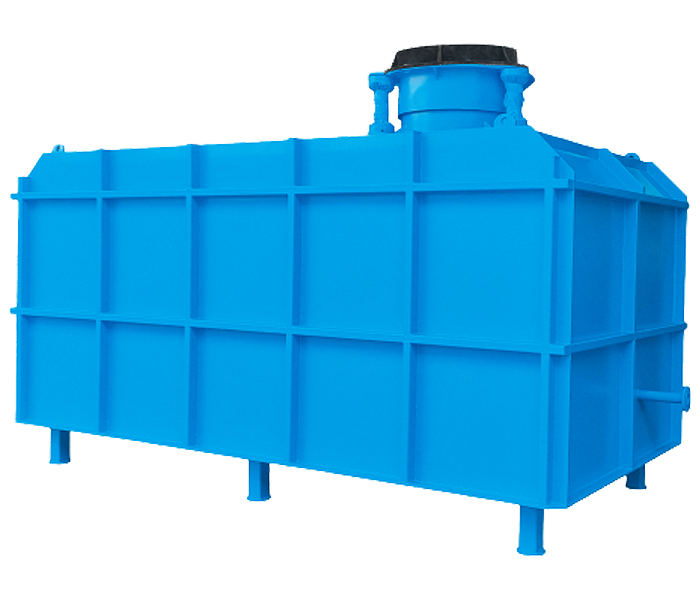

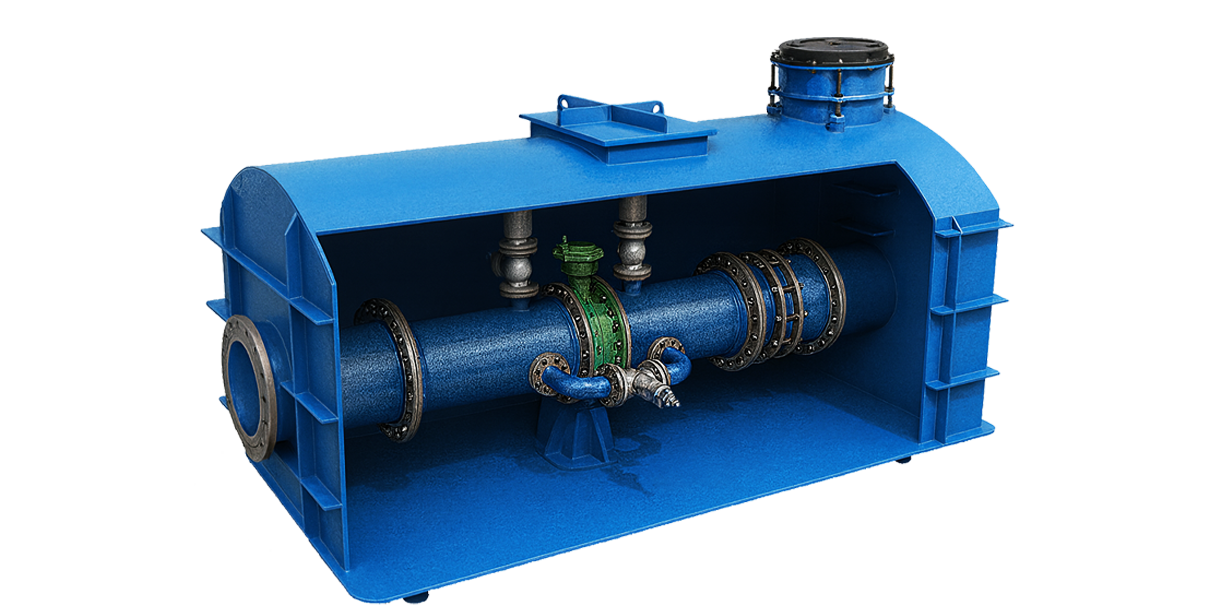

- 사각밸브실 : 유량계실, 이토변실, 감압밸브실, 가압펌프장 등 ▶ 배관이 복잡하거나 대형 사이즈의 밸브실은 사각밸브실 사용을 권장.
- 유체가 흘러가는 배관 사이즈와 지표면과 배관의 높이 측정
- 환기구, 전선관, 배수구의 방향 확인 필요

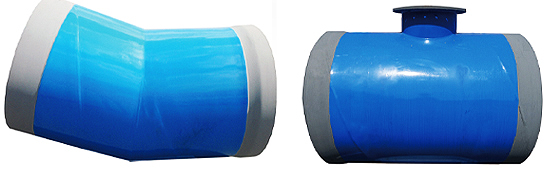

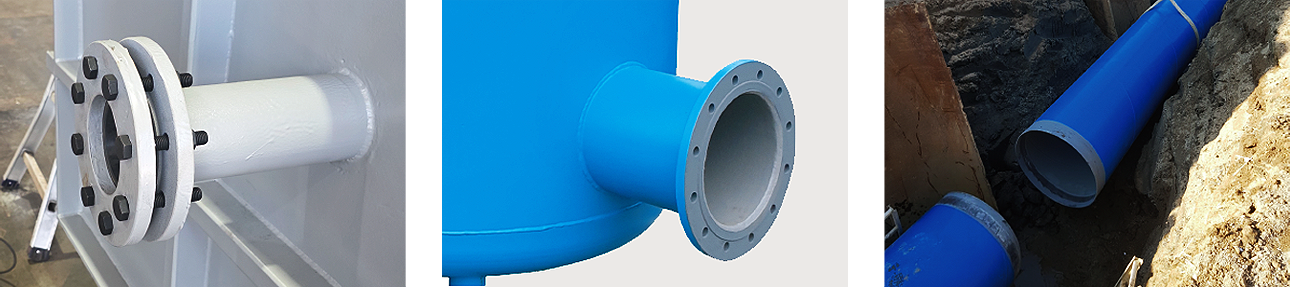

- 배관연결부 결합방법 확인
- 배관이 낮은 경우에는 밸브실에 경사 및 높이 조절을 사용할 수 없음
- 기본 높이 0.5M가 필요함
- 유체가 흘러가는 배관 사이즈와 지표면과 배관의 높이 측정
- 환기구, 전선관, 배수구의 방향 확인 필요
- 배관연결부 결합방법 확인
- 사진의 볼트만 풀게 되면 간단히 제거 가능
