Polyethylene Coated Steel Pipes & Fittings

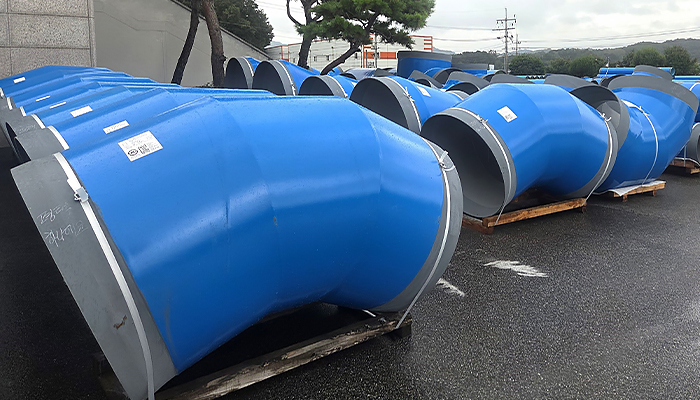

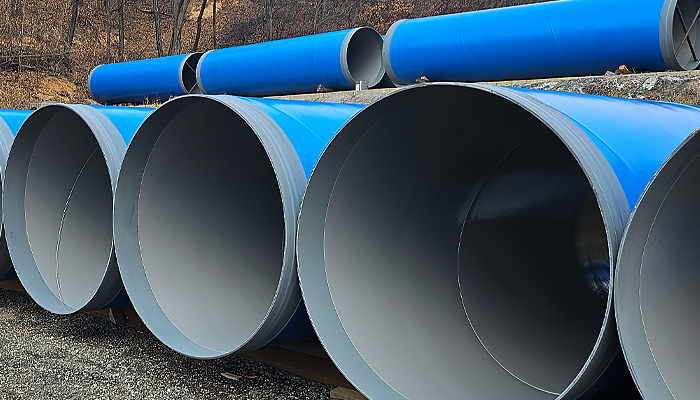

폴리에틸렌 3층 피복강관 및 이형관
- 외면에 폴리에틸렌 피복 코팅체 분말가루가 견고하게 코팅되어 코팅력 향상
- 3층을 이루는 코팅층으로 견고하고 신뢰성 있는 순차적 용착이 가능
- 표면 기술분야에 보다 효과적으로 오랫동안 사용 할 수 있고 제품에 대한 신뢰성이 높음
- 설비 비용을 절감하면서 직관이나 이형관 형태에 관계없이 소량 다품종의 강관도 코팅 가능
사용 온도 60 ℃ 이하의 액체, 액화 가스, 물 등을 수송하는 지중매설용(地中埋設用) 강관의 바깥면을 보호하기 위하여 강관 바깥면에 분말 용착법으로 3층으로 피복하여 외부충격 및 부식을 억제하여 제품의 수명을 연장시킴
| 호칭지름(A) | 외부 피복 두께 (mm) | 내부 피복 두께 (mm) | ||
|---|---|---|---|---|
| 1호 | 2호 | |||
| 100A 이하 | 1.2 이상 | 1.8 이상 | 에폭시 계열 폴리우레아 |
0.4 이상 0.5 이상 |
| 125A 이상 250A 이하 | 1.5 이상 | 2.0 이상 | ||
| 300A 이상 500A 이하 | 2.0 이상 | 2.2 이상 | ||
| 550A 이상 600A 이하 | 2.2 이상 | 2.5 이상 | ||
| 601A 이상 | 3.0 이상 | 3.5 이상 | ||
원관 제작시 관단면을 가공없이
직각이 되도록 처리하며
흔히 맞대기 용접시 사용
관단면을 규격에 맞게 사상 작업하여
추진관의 경우 일면 베벨로 사용
관단면을 확관(1수)하여
연결관을 70mm이상 삽입 후 용접
현장 배관연결 용이
| 항목 | 기준 허용차 | 직관 KS D 3565 | 이형관 KS D 3578 | |
|---|---|---|---|---|
| 바깥지름 | 호칭 지름 80A 이상 200 미만 ±1% 호칭 지름 200A 이상 600 미만 ±0.8% 호칭 지름 600A 이상 ±0.5%, 측정은 원둘레 길이에 따름 |
- | - | |
| 두께 | 호칭 지름 350A 미만 | 두께 4.2mm 미만 | +15%, - 8% | +15%, -12.5% |
| 호칭 지름 350A 이상 |
두께 7.5mm 미만 | +15%, -0.6mm | ||
| 두께 7.5mm 이상 ~ 12.5mm 미만 | +15%, - 8% | |||
| 두께 12.5mm 미만 | +15%, -1.0mm | |||
| 길이 | + 제한하지 않는다. | |||
| 벨 엔드 안지름 | 호칭 지름 1,600mm 미만 허용차를 포함한 원관의 바깥지름 +5.0mm 이내 호칭 지름 1,600mm 이상 허용차를 포함한 원관의 바깥지름 +6.0mm 이내 측정은 원둘레 길이에 따른다. |
|||
(외부 3층) 폴리에틸렌
(외부 2층) 접착제
(외부 1층) 분말에폭시
원관
(내부) 액상에폭시
